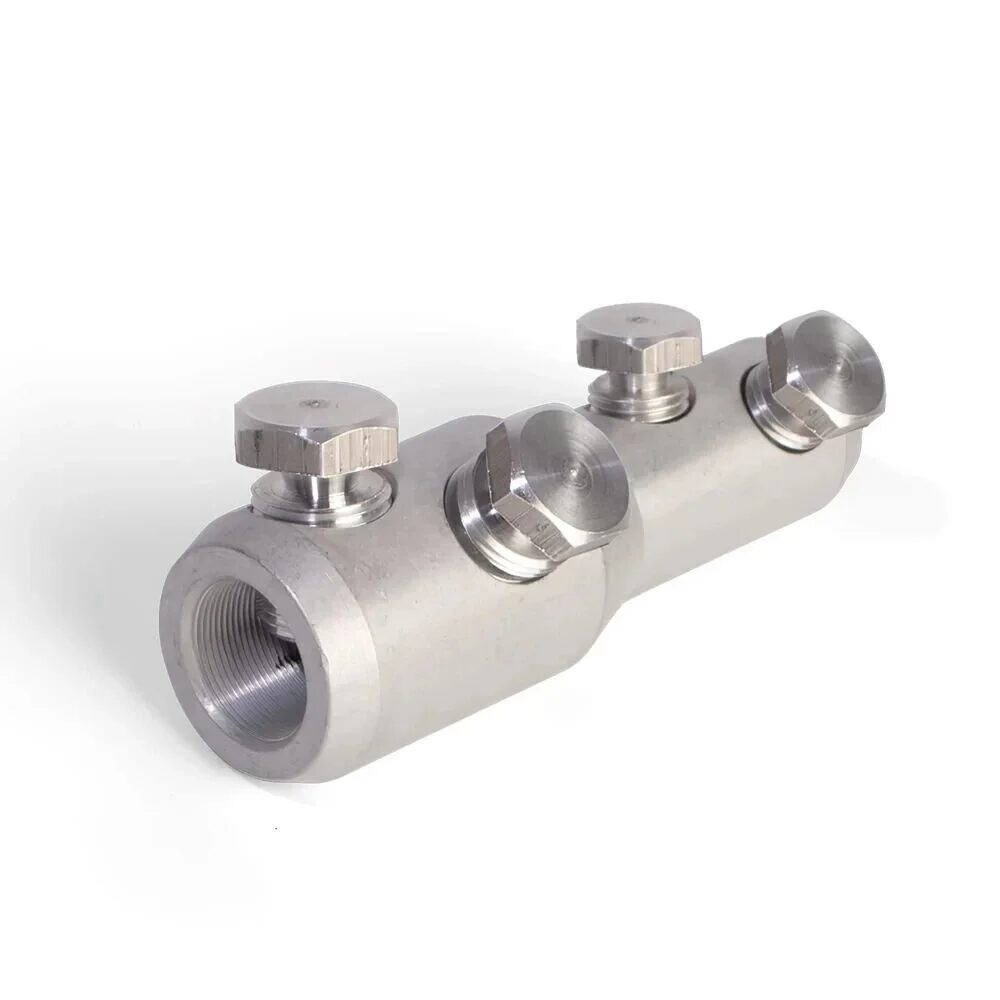

Соединитель болтовой 4ПСБЕ — 25-50/ 70-120 (КВТ) в Ташкенте

Соединители ПСБЕ – специализированные переходные кабельные соединители евросерии с Х-образным (угловым) расположением болтов со срывными головками в соответствии с европейскими стандартами. Предназначены для соединения кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно и применяются в случаях, когда необходимо соединить кабели разных сечений в одну линию.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт.

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

Расположение болтов под углом 50° относительно друг друга значительно увеличивает площадь пятна контакта кабельной жилы с наконечником, повышая качество всего соединения и уменьшая вероятность его выхода из строя в случае возникновения аварийных ситуаций.

Отверстие для ввода кабельной жилы в болтовых соединителях ПСБЕ размещено центрально-симметрично относительно оси корпуса для обеспечения равномерного распределения электрического поля. Вся внутренняя цилиндрическая поверхность соединителей «КВТ» имеет зубчатый рельеф для увеличения площади электрического контакта и механической прочности между гильзой и кабельной жилой. Конструкция предусматривает наличие внутренней перегородки, определяющей глубину захода кабельных жил. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой.

Соединители ПСБЕ «КВТ» оснащены 4-мя болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

• Предназначены для соединения любого типа кабельных жил:




  • алюминиевых и медных, круглых и секторных, моножильных и многопроволочных при переходе на меньший диапазон сечения






• Каждый болтовой соединитель является мультиразмерным


• Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения


• Центрально-симметричные отверстия под кабельную жилу в корпусе соединителя


• Рабочее напряжение: до 10 кВ


• Материал корпуса и болтов: специальный алюминиевый сплав


• Покрытие: без покрытия


• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения


• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя


• Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы


• Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения


• На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя


• Инструмент для монтажа: набор НМБ-6 (КВТ)


• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. указанная информация не является публичной офертой
